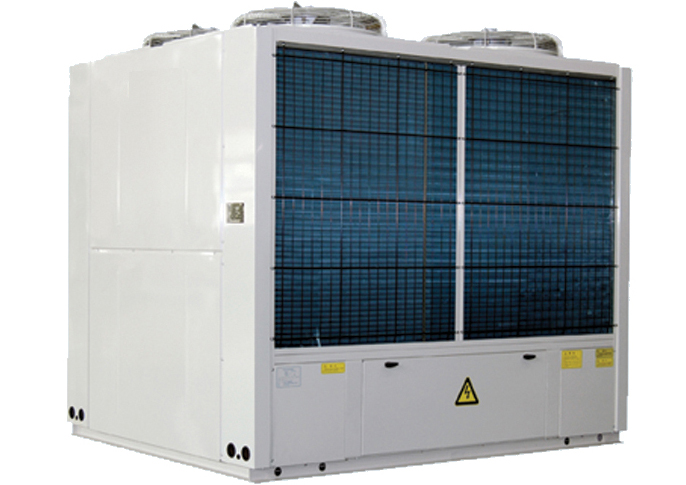

风冷热泵式冷水机组




风冷热泵式冷水机组,其制冷剂循环的流程为:压缩机一四通阀—风冷式冷凝器一单向阀一高压贮液器—热交换器千燥器一电磁阀—膨胀阀一单向阀—蒸发器—四通阀—低压贮液器—压缩机。冬季工况运行时制备热水,其制冷循环的流程为:压缩机—四通阀一水冷冷凝器一单向阀一髙压贮液器—热交换器—干燥器一电磁阀—膨胀阀—单向阀一风冷蒸发器—四通阀—低压贮液器—压缩机。

商品详细介绍:

产品说明:

性能参数表 Specifications

型号

DG-03A

DG-05A

DG08A

DG-10A

DG-12A

DG-15A

DG-20A

使用电源

3Ф-50HZ-380V

制冷量

KW

9

15.2

21.2

27.5

34.8

42.6

56.5

Kcal/h

7820

13070

18230

23650

29930

36630

48590

制热量

KW

10.7

18.1

25.2

32.7

41.3

50.6

67.1

Kcal/h

9200

15530

21650

28120

35500

43510

57720

消耗电力

KW

2.65

4.27

6.55

8.65

11.05

13.5

17.6

冷冻水量

m3/h

1.4

2.3

3.8

5

6.2

7.3

9.6

压缩机

型式

全封闭涡旋式/活塞式

启动方式

顺序直接启动

输出功率(KW

2.3

3.8

5.6

7.5

9.4

11.3

15

冷媒

型式

R-22

控制方式

感温式外部均压膨胀阀

充填量(Kg

2

3.6

5.1

6.5

8.2

9.6

13.3

水侧交换器

型式

壳管式

管径B

PT1″

PT1-1/2″

PT2″

空气换热器

型式

内螺纹铜管翅片式

表面积/ M2

0.62/3R

0.62/4R

1.16/3R

1.16/4R

1.92/3R

2.28/3R

3.06/3R

轴流风扇

型式

低噪轴流式

风量CMM

65

110

150

195

220

265

390

功率KW

0.25

0.37

0.55

0.55

0.75

1.1

0.55×2

保护装置

高低压开关,防冻保护,可溶栓/安全阀,过载保护装置,线圈过热保护器,温度自动保护开关等。

外型尺寸

mm

920

920

1200

1200

1500

1500

1860

mm

850

850

1050

1050

1100

1100

1220

mm

1300

1300

1450

1450

1580

1580

1700

机组重量

Kg

160

190

300

330

390

430

600



型号

DG-25A

DG-30A

DG-35A

DG-40A

DG-45A

DG-50A

DG-60A

使用电源

3Ф-50HZ-380V

制冷量

KW

65.2

84.2

97.5

113.1

125.2

139.3

167.1

Kcal/h

56070

72410

83850

97260

107660

119790

143700

制热量

KW

77.5

99.6

115.2

134.3

148.5

164.9

197.2

Kcal/h

66750

85675

98212

114369

126830

140855

168560

消耗电力

KW

21.7

26.8

30.5

35.2

40.9

43.3

52.9

冷冻水量

m3/h

12.1

14.3

16.8

19

21.5

23.8

28.5

压缩机

型式

全封闭涡旋式/活塞式

启动方式

顺序直接启动

输出功率(KW

18.8

22.5

26.3

30

33.8

37.5

45

冷媒

型式

R-22

控制方式

感温式外部均压膨胀阀

充填量(Kg

15.8

20.4

23.6

27.8

30.3

33.6

40.2

水侧交换器

型式

壳管式

管径B

PT2-1/2″

PT3″

空气换热器

型式

内螺纹铜管翅片式

表面积/ M2

3.80/3R

4.52/3R

5.36/3R

6.08/3R

6.82/3R

7.54/3R

39.02/3R

轴流风扇

型式

低噪轴流式

风量CMM

440

530

620

760

820

880

1060

功率KW

0.75×2

1.1×2

1.1×2

1.5×2

2.2×2

0.75×4

1.1×4

保护装置

高低压开关,防冻保护,可溶栓/安全阀,过载保护装置,线圈过热保护器,温度自动保护开关等。

外型尺寸

mm

1860

2250

2400

2680

2800

2450

2560

mm

1220

1300

1300

1350

1350

2300

2300

mm

1700

1850

1850

1900

1900

1900

1900

机组重量

Kg

680

950

1070

1150

1380

1510

1680
